Полезный протокол испытаний связывает конкретный образец с конкретным методом и критерием приёмки. Прежде чем смотреть на самое большое число, проверьте материал, партию, размеры, отделку, дату испытания и спецификацию. Протокол для другой конструкции или другого цвета может не подтверждать характеристики поставляемой партии.
Сначала проверьте метод, затем сравнивайте результаты

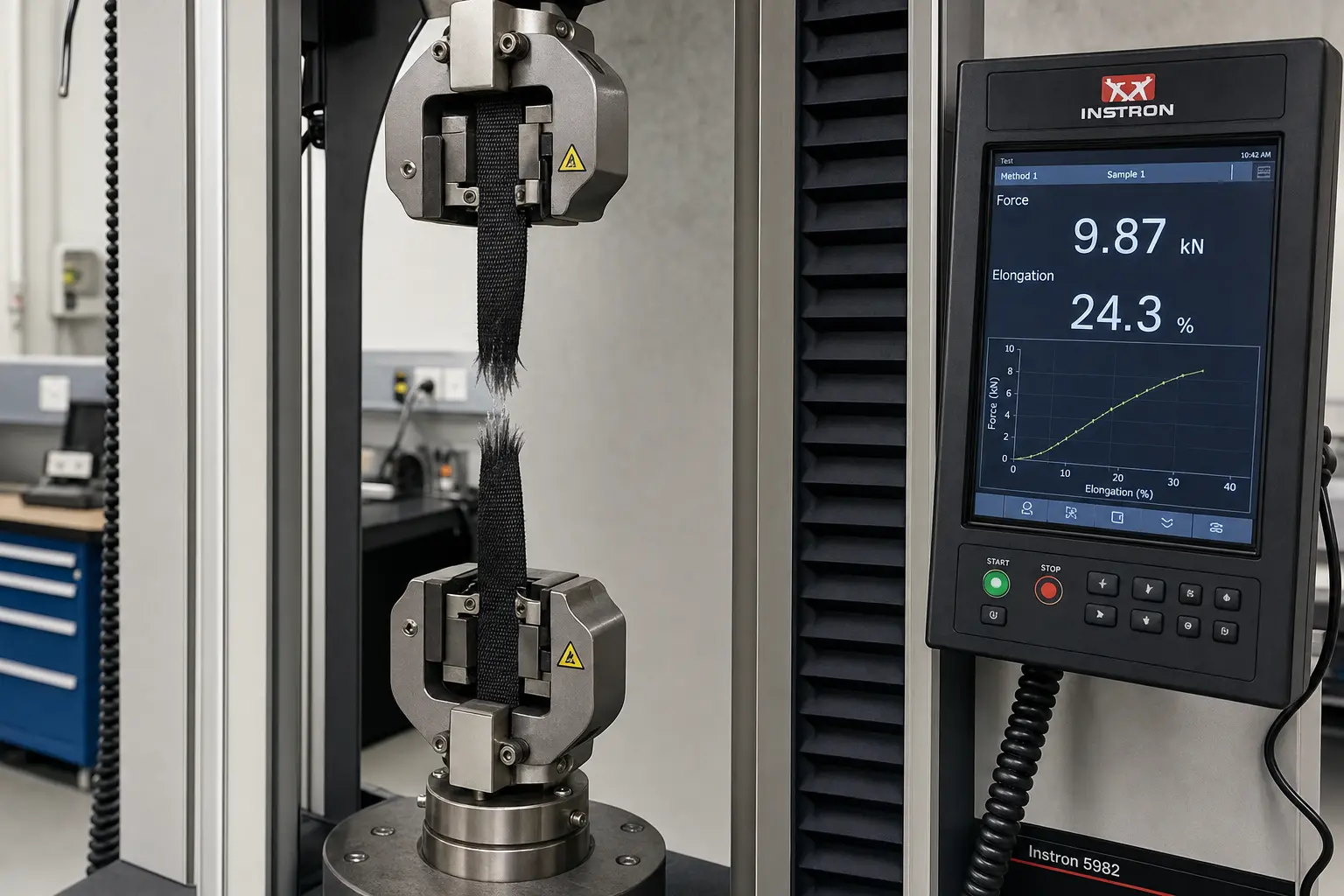

ASTM D6775 устанавливает методы определения прочности на разрыв и удлинения стропы, узкой ленты и плетёных материалов. ASTM D5034 и ASTM D5035 — разные методы испытания ткани на растяжение: grab и strip соответственно. Применяйте метод, указанный в спецификации закупки и согласованный с лабораторией. Не сравнивайте результаты, полученные с разными захватами, при разном кондиционировании или с разной геометрией образца, как будто метод не изменился.
В протоколе должны быть указаны редакция метода, условия кондиционирования, базовая длина, параметры нагружения или траверсы, количество образцов, применимое оборудование и место разрушения. Эти параметры задаются применимым методом и спецификацией изделия; единого набора настроек для всех испытаний стропы не существует.
Расчётный пример: разрывное усилие
Приведённые ниже числа — учебный арифметический пример, а не сертификат партии TMG и не заявленные характеристики изделия. Предположим, что по контракту каждый годный образец должен выдерживать не менее 25,000 Н.
| Образец | Разрывное усилие (Н) |
|---|---|
| 1 | 28,450 |
| 2 | 28,120 |
| 3 | 29,100 |
| 4 | 27,980 |
| 5 | 28,750 |
| Среднее | 28,480 |
| Выборочное стандартное отклонение (n − 1) | 457.7 |
| Коэффициент вариации | 1.61% |
Для этих пяти значений среднее составляет 28,480 Н. Выборочное стандартное отклонение — это квадратный корень из суммы квадратов отклонений, делённой на четыре; получается примерно 457.7 Н. Коэффициент вариации — это стандартное отклонение, делённое на среднее и умноженное на 100. Универсального предела CV для всех спецификаций стропы не существует.
Все пять значений примера превышают принятый индивидуальный минимум. Если контракт требует, чтобы каждый образец прошёл испытание, приемлемое среднее не компенсирует отказ отдельного образца. Соблюдайте установленные правила отбора образцов, повторных испытаний и признания испытаний недействительными. Проскальзывание в захватах или аномальное разрушение нужно фиксировать и расследовать, а не удалять из протокола.
Единицы измерения и удлинение
1 кН равен 1,000 Н, а 1 lbf — примерно 4.44822 Н. Сила — это не то же самое, что подвешенная масса. Если результат указан в «кг», нужно уточнить, имеется ли в виду кгс. Не переходите между кг, кгс, Н и lbf без явно указанного коэффициента пересчёта.
Удлинение при разрыве описывает растяжение в момент разрушения. Удлинение при заданной нагрузке описывает поведение на более раннем участке кривой нагружения. Это разные вопросы. Обращайте внимание на базовую длину, метод измерения и силу, к которой относится предел удлинения.
Почему разрывное усилие не является полной рабочей нагрузкой
В некоторых изделиях с нормируемой нагрузкой применяют документированный коэффициент запаса, и разрывное усилие может быть арифметически связано с указанной рабочей нагрузкой. Это не создаёт универсальную WLL для рулона стропы или для системы поддержки человека. Работоспособность изделия определяют швы, фурнитура, геометрия, динамические нагрузки, старение и требования к готовому изделию.
Запросите у ответственного производителя полные характеристики изделия и их обоснование. Не выводите допуск для защиты от падения, альпинизма или подъёма, деля результат испытания исходной стропы на произвольное число.
Как читать результаты по УФ и атмосферному старению
Зафиксируйте оборудование и метод, лампу или источник излучения, облучённость, цикл экспозиции, температуры, условия влажности, продолжительность и определение образца. Остаточная прочность — это разрывное усилие после экспозиции, делённое на исходное разрывное усилие и умноженное на 100. Испытания до и после должны быть сопоставимы. Ускоренная экспозиция не соответствует универсальному числу лет на открытом воздухе.
Проверка сертификата и прослеживаемости
- Сверьте идентификаторы образца и партии с заказом и поставкой.
- Убедитесь, что протокол относится к фактическому волокну, ширине, конструкции, цвету и отделке.
- Отделяйте результаты механических испытаний от химической сертификации и документов о содержании переработанного сырья.
- Проверьте держателя сертификата, срок действия и область действия, если сертификация требуется.
- Подтвердите правило приёмки и необходимые документы до запуска производства.
Дополнительные руководства: УФ-стойкость, область действия OEKO-TEX и инспекция фабрики.
