Стропа из арамида для сетей перехвата дронов: характеристики и закупка

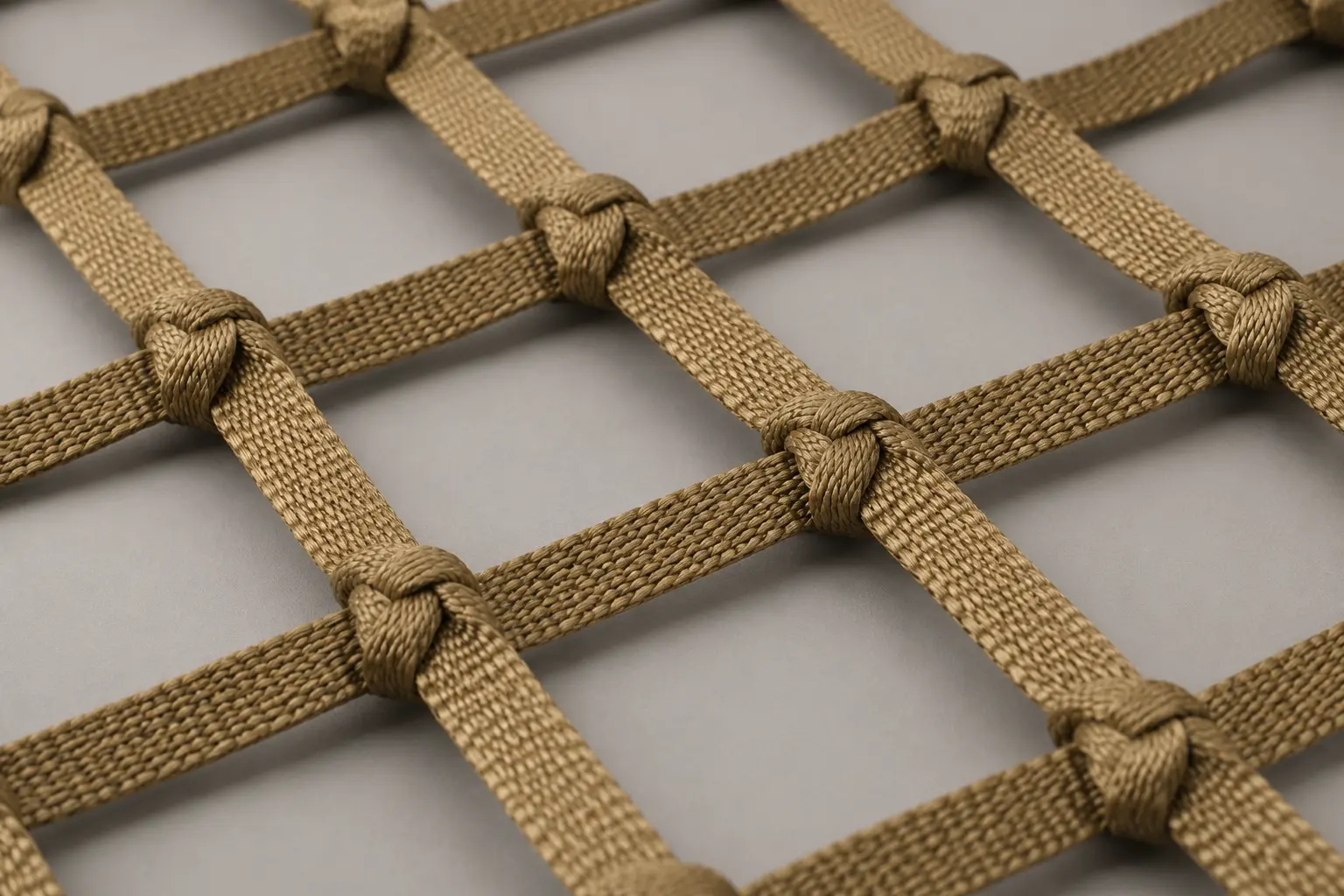

Сети захвата и перехвата для систем противодействия БПЛА предъявляют к узкой стропе требования, которых не знает ни одно обычное применение строп. Панель сети должна разворачиваться без запутывания, захватывать движущийся корпус, поглощать ударную нагрузку без разрыва и выдерживать контакт с вращающимися винтами и острыми кромками композитов, и при этом весить как можно меньше, потому что каждый грамм входит в массовый бюджет запуска или развёртывания.

Именно поэтому в несущей стропе таких систем доминирует пара-арамид, а не UHMWPE или полиэстер. Это руководство написано для закупщиков и инженеров, которые задают спецификацию самого материала: тепловой аргумент и стойкость к порезам у арамида, влияние удлинения и эффективности узлов на конструкцию, выбор плетения и ширины, покрытия и заметности, требуемые данные испытаний и чек-лист спецификации из семи пунктов. Свойства самого волокна описаны в руководстве по стропе из арамида.

Что стропа должна выдерживать на самом деле

В этом применении все решения по материалу определяют четыре вида отказа, и только один из них связан с прочностью на разрыв:

1. Порезы и абразивный контакт. Лучи корпуса, кромки пропеллеров и корпуса двигателей острые. Стропа, которая перетирается в первой точке контакта, выводит сеть из строя независимо от паспортной прочности.
2. Фрикционный и электрический нагрев. Застопоренный двигатель или повреждённый литиевый элемент выделяют интенсивное локальное тепло. Волокно, которое плавится в точке контакта, мгновенно теряет весь путь нагрузки.
3. Ударная нагрузка. Захват — динамическое событие. Пиковая нагрузка может значительно превышать статический вес цели, а материал с малым удлинением передаёт этот пик прямо в соединения.
4. Погодные воздействия при хранении и транспортировке. Сети хранятся сложенными в контейнерах, устанавливаются на открытом воздухе или перевозятся на технике: УФ-излучение, влага и повторяющиеся циклы укладки наносят ущерб.

Сравнение материалов: почему арамид, а не UHMWPE

По прочности на грамм UHMWPE выигрывает на бумаге, поэтому его часто рассматривают первым. Но он проигрывает по двум свойствам, которые решают исход захвата:

Решающая строка — нагрев. UHMWPE даёт больше прочности на грамм, но волокно, размягчающееся около 150 °C, может потерять путь нагрузки именно в тот момент, когда застопоренный двигатель или пробитый элемент питания сбрасывают тепло в зону контакта. Арамид уступает часть удельной прочности и несёт УФ-издержки в обмен на стойкость к нагреву и порезам. Полный компромисс разобран в сравнении Kevlar и Dyneema; если важно и поведение при пламени, см. руководство по огнестойкой стропе.

Удлинение и поглощение энергии: ловушка проектирования

Малое удлинение арамида — свойство с двумя сторонами. Оно даёт стабильность размеров: сеть не деформируется и не провисает под предварительной нагрузкой, но означает, что сам материал поглощает очень мало энергии. Захват создаёт пик нагрузки, и стропа, которая растягивается лишь на 3%, передаёт почти весь этот пик в узлы и фурнитуру.

Поэтому системы управляют энергией в других местах, и спецификация стропы должна поддерживать это решение:

• Геометрия сети и пути нагрузки — более длинные пролёты и поэтапное включение растягивают импульс во времени.
• Жертвенные или упругие элементы — в некоторых конструкциях последовательно с арамидным путём нагрузки вводят элемент контролируемого растяжения.
• Конструкция соединений — поскольку узлы являются слабым звеном, эффективность соединения обычно определяет всю сборку.

Никогда не считайте паспортную разрывную нагрузку расчётным значением. Испытывайте собранное соединение и прямо указывайте требуемое сохранение прочности в узле или сплесне.

Варианты конструкции

Диапазон цветов арамида уже, чем у полиэстера, и визуальное совпадение не гарантирует совпадения в ближнем ИК-диапазоне. Если управление заметностью входит в требования, задайте диапазон отражения и проверьте его испытанием, а не заказывайте по названию цвета.

Чек-лист спецификации: 7 пунктов

1. Конструкция: тип волокна (мета- или пара-арамид либо смесь), плоская или трубчатая, плетение и ширина с допуском; требования к допускам следуют тем же правилам, что и в руководстве по ширине.
2. Минимальная разрывная нагрузка в кН для именно той конструкции, которую вы закупаете, измеренная названным методом (полосовое растяжение, например ISO 13934-1 или ASTM D5035).
3. Сохранение прочности узла или соединения в процентах с указанием типа узла — обычно это определяющая величина.
4. Удлинение при разрыве и удлинение при рабочей нагрузке, чтобы модель системы использовала реальные числа.
5. Тепловое требование: температура и длительность воздействия, которые стропа должна выдерживать при заданной минимальной остаточной прочности.
6. Стойкость к внешним воздействиям: часы УФ-старения с целевой остаточной прочностью, а также влага, солевой туман и ожидаемое число циклов укладки.
7. Документация: протоколы испытаний по партиям, прослеживаемость волокна и нумерация партий; проверяйте их по материалу как читать протокол испытаний стропы.

Какие данные испытаний требовать до производства

• Прямое растяжение и растяжение с узлом на одной производственной партии, а не на лабораторном образце.
• Циклы истирания и порезов по согласованному методу и числу циклов с указанием остаточной прочности.
• Испытание на нагрев при заданных вами температуре и длительности с остаточной прочностью: именно это число отличает арамид от более дешёвых альтернатив.
• УФ-старение с остаточной прочностью, особенно если сеть хранится или перевозится открыто.
• Моделирование циклов укладки, потому что повторяющиеся складывание и развёртывание утомляют материал так, как не покажет ни одно испытание на растяжение.

6 ошибок при закупке для этого применения

1. Указать только прямое растяжение, а затем обнаружить, что сеть рвётся в узлах, сохраняющих 55% этой величины.
2. Выбрать UHMWPE по прочности на грамм, не проверив тепловой случай нагрузки в точке контакта.
3. Игнорировать УФ-излучение — незащищённый арамид теряет прочность на открытом воздухе; задавайте защиту и данные старения.
4. Полагать, что визуальное совпадение цвета обеспечивает управление заметностью в NIR; отражение нужно измерять.
5. Зафиксировать ширину и плетение до прототипирования; поведение при развёртывании заметно меняется между 15 и 25 мм.
6. Пропустить прослеживаемость партий, из-за чего любой отказ в эксплуатации невозможно расследовать; см. руководство по стандартам mil-spec о дисциплине документации.

Частые вопросы

Почему для стропы сетей перехвата применяют арамид, а не UHMWPE?

Потому что отказ вызывают нагрев и порез, а не разрывная нагрузка. UHMWPE имеет более высокую удельную прочность, но размягчается и плавится примерно при 145-155 °C, а низкое трение заставляет узлы и соединения скользить. Пара-арамид не плавится — он разлагается около 500 °C — и значительно лучше противостоит порезам и истиранию об острые кромки композитов и металлических элементов корпуса.

Какую разрывную нагрузку должна иметь стропа сети перехвата?

Она следует из вашего расчётного случая нагрузки, а не из каталога. Указывайте минимальную разрывную нагрузку в кН для конкретной конструкции плюс минимальное сохранение прочности в узле или соединении, потому что сети рвутся в соединениях гораздо чаще, чем в середине пролёта. Типичные узкие конструкции в этом применении дают от примерно 2 кН для лёгких размеров до заметно более 20 кН для строп повышенной прочности.

Какое удлинение должна иметь стропа сети захвата?

Пара-арамид разрушается при удлинении примерно 2-4%: отличная стабильность размеров, но слабое самостоятельное поглощение удара. Большинство систем управляют энергией удара через геометрию сети, более длинные пути нагрузки, жертвенные энергопоглощающие элементы или контролируемое проскальзывание в узлах развёртывания. Решите этот компромисс на этапе образцов, а не после изготовления оснастки.

Теряет ли стропа из арамида прочность в узле?

Да: в стандартном узле арамид обычно сохраняет около 50-70% прочности при прямом растяжении, и величина зависит от типа узла, жёсткости и плетения. Поскольку сеть по сути представляет собой набор узлов и соединений, эффективность соединения обычно является определяющей расчётной величиной. Всегда указывайте и испытывайте прочность узла, а не полагайтесь на цифру прямого разрыва.

Как воздействие УФ-излучения влияет на стропу из арамида?

Арамид разрушается при длительном УФ-облучении: появляется фибрилляция поверхности и постепенная потеря прочности. Для снаряжения, хранящегося или переносимого на открытом воздухе, указывайте УФ-стабилизированную конструкцию, защитное покрытие или чехол либо тёмный пигмент и требуйте данные УФ-старения. Полиэстер и UHMWPE обычно лучше переносят атмосферные воздействия, чем незащищённый арамид.

Какая ширина применяется для стропы сетей перехвата?

Большинство элементов сети и шнуров лежит в диапазоне примерно от 10 мм до 32 мм, причём 15 мм и 25 мм — распространённые производственные размеры. Более узкая стропа снижает массу и сопротивление при развёртывании; более широкая распределяет нагрузку и противостоит порезу в точках контакта. Изготовьте прототипы с двумя-тремя ширинами, прежде чем фиксировать спецификацию.

Можно ли выпускать стропу из арамида для перехвата в малозаметных цветах?

Да, хотя палитра уже, чем у полиэстера. Арамид обычно поставляют в натуральном золотистом цвете, чёрном или в оттенках низкой заметности, таких как койот и ranger green, методами окрашивания в массе или покрытия. Там, где важна заметность в ближнем ИК-диапазоне, задавайте и испытывайте коэффициент отражения, а не предполагайте, что визуальное совпадение цвета его обеспечивает.

Читайте далее: Руководство по стропе из кевлара и арамида · Kevlar против Dyneema (UHMWPE) · Стропа со стойкостью к порезам · Огнестойкая стропа · Военная стропа IRR · Стандарты mil-spec · Плоская и трубчатая · Как читать протокол испытаний

Источники и технические ссылки

• ASTM D5035: fabric strip tensile methods
