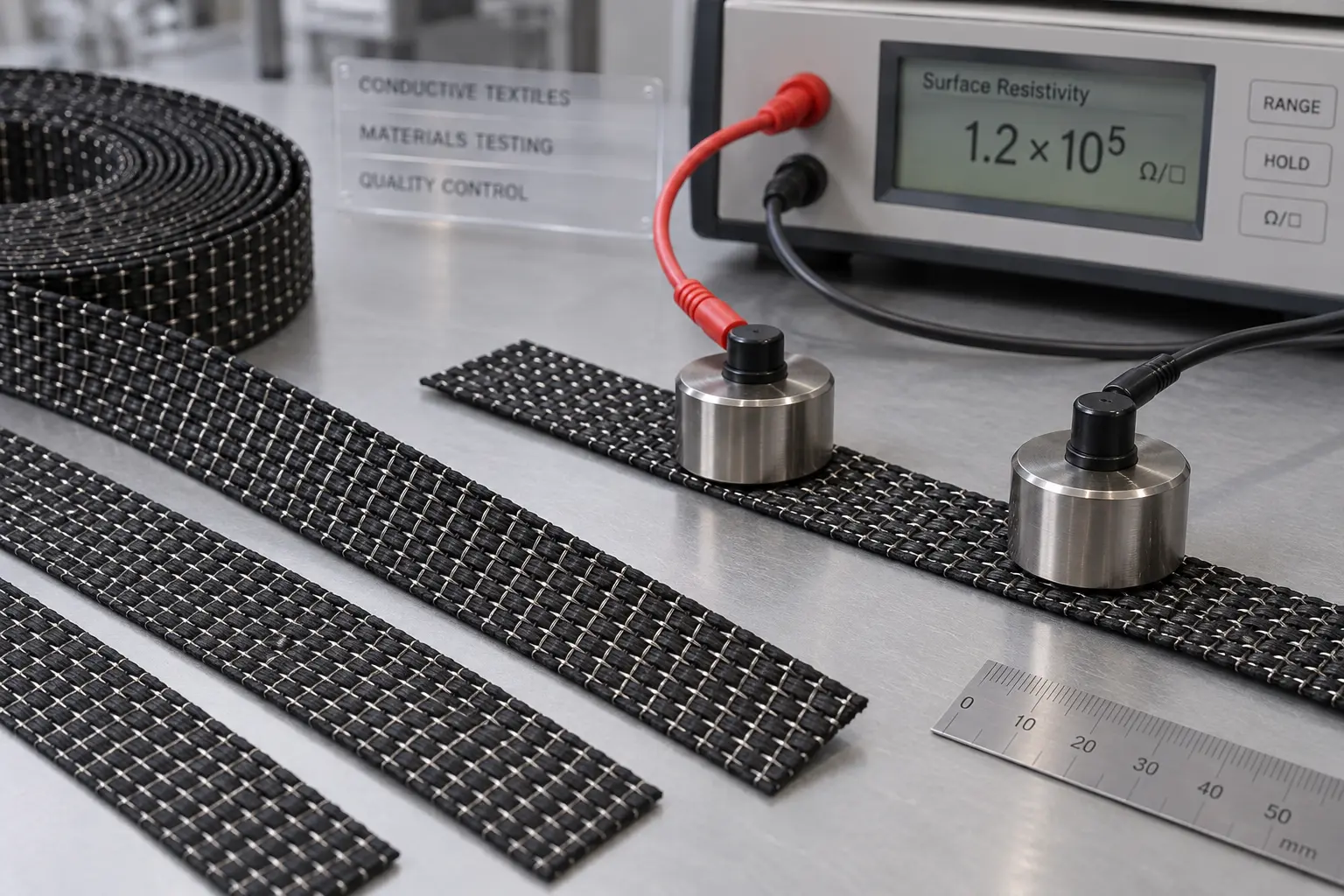

Стандартная нейлоновая или полиэстеровая стропа — электрический изолятор. Рядом с печатной платой, внутри корпуса топливной системы или на одежде, которую носят во взрывоопасной среде, она становится деталью, накапливающей заряд, которому некуда деться. Электропроводящие и антистатические стропы решают эту задачу, но решают совершенно разные её версии, и покупка не той стропы даёт ремень, который нормально измеряется в первый день и отказывает в эксплуатации.
В этом руководстве описан спектр сопротивления, разделяющий изоляционные, антистатические и проводящие стропы; четыре способа физически придать проводимость узкой ткани; методы испытаний, которые действительно определяют закупку; причины, по которым множество «антистатических» ремней перестаёт работать после стирки; и пять полей, которые обязательно должны быть в вашей спецификации. О том, почему выбор базового материала по-прежнему определяет механическое поведение, см. в сравнении прочности на разрыв нейлона и полиэстера.
Спектр сопротивления: три категории, а не две
Всё сводится к тому, насколько свободно заряд перемещается по поверхности ткани. Удельное поверхностное сопротивление в Ω/sq (омах на квадрат) — это величина, определяющая категорию стропы:
| Категория | Удельное поверхностное сопротивление | Что делает | Типичное применение |
|---|---|---|---|
| Изоляционная | > 1012 Ω/sq | Удерживает заряд; не рассеивает его | Стандартная стропа из нейлона, полиэстера, PP |
| Антистатическая / диссипативная | 106 - 1011 Ω/sq | Медленно и безопасно отводит заряд | ESD-ремни, застёжки одежды для чистых помещений |
| Электропроводящая | < 105 Ω/sq | Обеспечивает заданный электрический путь | Заземляющие ремни, пути передачи сигнала, нагревательные элементы |
Различие имеет практическое значение: антистатическое поведение предотвращает искру, а проводящее создаёт путь. Если ремень нужно соединить с землёй и пропускать по нему ток, диссипативная стропа с 109 Ω/sq слишком резистивна. Если ремень просто не должен бить током оператора, проводящая стропа с 103 Ω/sq — избыточное решение, которое обычно стоит в несколько раз дороже.
Четыре способа сделать стропу электропроводящей
Способ достижения проводимости определяет, сохранится ли она. Реальную эксплуатацию выдерживают только две из четырёх конструкций:
| Конструкция | Принцип работы | Долговечность | Типичный результат |
|---|---|---|---|
| Углеродонаполненная нить ядро-оболочка | Технический углерод, диспергированный в полимерной оболочке комплексной нити; вводится в стропу через заданные интервалы | Постоянная: выдерживает стирку и истирание | Диссипативный диапазон |
| Смесь со штапельным волокном из нержавеющей стали | Тонкие волокна нержавеющей стали вводятся в кручёную пряжу, обеспечивая контакт проводник-проводник по всей структуре | Постоянная; тяжелее и жёстче | От диссипативной до проводящей |
| Металлизированная нить (серебро/никель) | Непрерывное металлическое покрытие на базовой нити обеспечивает низкое сопротивление нити | Постоянная, но покрытие может истираться на резких изгибах | Проводящий диапазон |
| Поверхностная антистатическая отделка | ПАВ или проводящий полимер, нанесённый на поверхность готовой стропы | Временная: деградирует примерно за 5-20 стирок | Диссипативный диапазон, кратковременно |
Покупатели постоянно попадаются на последнюю строку. Поставщик предлагает «антистатическую стропу» по цене обычной; образец показывает 108 Ω/sq и проходит входной контроль; после десяти промышленных стирок отделка исчезает, и ремень ведёт себя как обычный полиэстер. Проверка проста: запросите данные сопротивления после 5, 10 и 25 циклов стирки. Постоянная конструкция с проводящим волокном даёт все три значения без дрейфа.
Испытания и стандарты, определяющие закупку
Сопротивление ничего не значит без метода и условий кондиционирования. Проводимость нейлона и полиэстера зависит от влажности, поэтому измерение в сырой день не совпадёт с измерением в сухой лаборатории:
| Норматив | Что охватывает | Когда применяется покупателями |
|---|---|---|
| EN 1149-1 | Измерение удельного поверхностного сопротивления (метод кольцевого электрода) | Основной критерий приёмки диссипативных материалов |
| EN 1149-3 | Спад заряда: как быстро рассеивается нанесённый заряд | Когда важна опасность искры, а не абсолютное сопротивление |
| EN 1149-5 | Требования к характеристикам диссипативной защитной одежды | Когда стропа является компонентом сертифицированных СИЗ |
| EN 61340-5-1 | Требования к программам контроля ESD | Соответствие для производства электроники |
| ANSI/ESD S20.20 | Североамериканский стандарт программы контроля ESD | Сборочные линии электроники в США и их поставщики |
| ASTM D257 | Общее сопротивление / проводимость изоляционных материалов на постоянном токе | Лабораторная перекрёстная проверка при отсутствии отраслевого стандарта |
Стоит прямо сказать об одном ограничении: стропа как компонент не является «сертифицированной» сама по себе. Если готовое изделие подпадает под регулирование СИЗ или ATEX, соответствие оценивается на уровне изделия, а роль стропы — обеспечивать стабильные и документально подтверждённые характеристики материала. Уточните область применения и действующую редакцию у своего нотифицированного органа и требуйте протокол сопротивления на каждую партию, как описано в разделе как читать протокол испытаний стропы.
Где применяются электропроводящие и антистатические стропы
| Применение | Тип требования | Типичная конструкция |
|---|---|---|
| ESD-ремни на запястье / пятке | Диссипативность, безопасность при контакте с кожей | Углеродонаполненная нить, часто с проводящим волокном на контактной стороне |
| Заземляющие ремни в корпусах | Проводящий путь, низкое сопротивление | Смесь с нержавеющей сталью или металлизированная нить |
| Ленты для транспортировки электроники и конвейеров | Диссипативность по большой площади | Углеродная сетка или диссипативное покрытие |
| Защитная одежда для зон ATEX | Диссипативность, документальное подтверждение и стойкость | Углеродная нить ядро-оболочка; проверять на уровне изделия |
| Застёжки одежды для чистых помещений | Диссипативность, низкое пылевыделение | Полиэстер из комплексных нитей с углеродной нитью |
| Военное применение / обращение с энергетическими материалами | Диссипативность плюс другие требования к характеристикам | Часто в сочетании с требованиями IRR или огнестойкости |
| Носимая электроника и одежда с подогревом | Проводящий путь / резистивный нагревательный элемент | Металлизированная нить в заданных нитевых трассах |
Компромисс: проводимость против механических характеристик
Проводимость чего-то стоит с механической точки зрения, и этот компромисс не всегда очевиден:
- Жёсткость и масса. Нить со смесью нержавеющей стали и металлизированная нить тяжелее и жёстче полиэстера, который они заменяют; ремни становятся менее гибкими и могут истирать сопрягаемые поверхности.
- Прочность. Увеличение доли проводящей нити улучшает проводимость, но снижает прочность на разрыв, поскольку проводящая нить редко бывает такой же прочной, как вытесняемая ею структурная нить. Запрашивайте данные о растяжении для самой проводящей конструкции, а не для базовой стропы.
- Цветовая гамма. Углеродные и металлические нити тёмные. Диссипативная стропа в светлом фирменном цвете — реальная задача разработки: обсудите её, прежде чем обещать оттенок маркетингу.
- Усталость при изгибе. Металлические покрытия могут терять непрерывность при частых резких изгибах; ремню, который в эксплуатации резко перегибается, нужна конструкция на основе смеси.
Чек-лист спецификации: 5 пунктов
- Целевой диапазон сопротивления в Ω/sq с указанием метода измерения (обычно EN 1149-1). Единственное значение без диапазона и метода проконтролировать невозможно.
- Кондиционирование и условия испытаний: температура и относительная влажность при измерении, чтобы ваш входной контроль мог воспроизвести значение поставщика.
- Требование к долговечности: число циклов стирки или истирания, которые ремень должен выдержать, оставаясь в диапазоне. Именно этот пункт отличает постоянные конструкции от поверхностных отделок.
- Механическая спецификация: ширина, толщина, прочность на разрыв проводящей конструкции и совместимость с фурнитурой; см. руководство по фурнитуре и руководство по выбору ширины.
- Нормативный контекст: какому стандарту программы должно соответствовать готовое изделие (EN 61340-5-1, ANSI/ESD S20.20, оценка ATEX) и какие документы по партии нужны от завода.
6 ошибок при покупке ESD-стропы
- Путать антистатическую стропу с проводящей — и затем обнаружить, что ремень в 1 000 раз слишком резистивен для соединения с землёй.
- Принимать разовое измерение без данных по циклам стирки; поверхностные отделки проходят входной контроль и отказывают в эксплуатации.
- Игнорировать кондиционирование, из-за чего ваша лаборатория контроля качества видит 1011, а сертификат поставщика — 108.
- Указывать проводимость, но не прочность, а затем получать ремень, который соответствует ESD и рвётся под нагрузкой.
- Считать стропу «сертифицированной» для СИЗ или ATEX; соответствие относится к готовому изделию.
- Избыточно задавать металлизированную нить там, где подошла бы углеродонаполненная конструкция: вы платите в несколько раз больше за проводимость, которая не нужна.
Нужна диссипативная или проводящая стропа?
TMG Webbing разрабатывает углеродонаполненные, со смесью нержавеющей стали и металлизированные проводящие стропы шириной 10-50 мм, с протоколами удельного поверхностного сопротивления на каждую партию, данными о стойкости к стирке и комбинированными конструкциями (огнестойкими, IRR, с арамидным усилением). Пришлите целевой диапазон сопротивления, требование по циклам стирки, механическую спецификацию и годовой объём — наша инженерная команда ответит предложением по конструкции и планом образцов в течение 48 часов.
Запросить расчёт ESD-стропы Связаться с инженеромЧасто задаваемые вопросы
В чём разница между антистатической и электропроводящей стропой?
Антистатическая (диссипативная) стропа постепенно отводит заряд, обычно в диапазоне от 106 до 1011 Ω/sq. Электропроводящая стропа свободно пропускает ток, как правило ниже 105 Ω/sq, и применяется, когда нужен заданный электрический путь или непрерывность заземления. Стандартный нейлон и полиэстер — изоляторы (выше примерно 1012 Ω/sq) и вообще не могут рассеивать заряд.
Как измеряют проводимость стропы?
По удельному поверхностному сопротивлению в омах на квадрат с помощью кольцевых электродов: EN 1149-1 для материалов защитной одежды, ASTM D257 как общий лабораторный метод. Некоторые программы добавляют время спада заряда (EN 1149-3) или сопротивление точка-точка. Образцы необходимо кондиционировать (обычно 23 C и 25 % относительной влажности), поскольку влажность существенно влияет на результат.
Антистатическая стропа сохраняет свойства или вымывается?
Зависит от конструкции. Проводящее волокно, введённое в переплетение (углеродное ядро-оболочка, смеси со штапельной нержавеющей сталью, металлизированные нити), является постоянным и выдерживает десятки промышленных стирок. Поверхностная антистатическая отделка временна и обычно деградирует после 5-20 стирок. Всегда уточняйте, что именно вы покупаете, и запрашивайте данные сопротивления после тех циклов стирки, которые реально увидит ваше изделие.
Какие стандарты применяются к ESD-безопасным стропам?
Обычные ориентиры — EN 1149-1 (удельное поверхностное сопротивление), EN 1149-3 (спад заряда), EN 1149-5 (характеристики диссипативной защитной одежды), EN 61340-5-1 (программы контроля ESD) и ANSI/ESD S20.20 в североамериканской электронике. Для оборудования, применяемого во взрывоопасных средах, требования ATEX относятся к готовому изделию. Уточните область применения и редакцию у своего нотифицированного органа.
Для чего используется электропроводящая стропа?
ESD-ремни на запястье и пятке, заземляющие ремни внутри корпусов и транспортных средств, антистатические конвейерные и транспортные ленты, ремни на защитной одежде для классифицированных зон, застёжки одежды для чистых помещений, военные системы для работы с чувствительными материалами и решения умного текстиля, где путь проводящей нити передаёт слаботочные сигналы или служит нагревательным элементом.
Может ли проводящая нить изменить механические свойства стропы?
Да. Металлизированные нити и смеси с нержавеющей сталью жёстче и тяжелее, снижают гибкость и могут истирать соседние поверхности; они также темнее по цвету. Углеродонаполненные нити легче и мягче, но более резистивны. Повышение доли проводящей нити улучшает проводимость, но снижает прочность на разрыв, поэтому запрашивайте механические данные для фактической проводящей конструкции, а не для базовой стропы.
Сколько стоит электропроводящая или антистатическая стропа?
Углеродонаполненная антистатическая стропа обычно добавляет около $0.05-0.30 за метр к сопоставимой стандартной стропе в зависимости от ширины и соотношения смеси. Конструкции со смесью нержавеющей стали и серебряным покрытием стоят дороже — часто $0.30-2.00+ за метр. Разработка образцов обычно стоит несколько сотен долларов, поскольку проводящая нить дорога в малых партиях; MOQ, как правило, начинается с 1 000-3 000 м; см. руководство по ценам и руководство по MOQ.
